Wahl des besten Beschichtungssystems
Bei der Wahl des geeignetesten Beschichtungssystems müssen verschiedene
Kriterien berücksichtigt werden, wie:
- Instandhaltungsart und -strategie (voraussagend oder korrektiv)
- Verschleissbeständigkeit und Beschichtungsdicke
- Mechanische Eigenschaften der Beschichtung (Druck-, Schlag-, Temperaturbeständigkeit)
- Korrosionsbeständigkeit der Beschichtung
- Position der zu beschichtenden Oberfläche
- Wärmeeinbringung beim Beschichten
- Notwendigkeit von Vorwärmen oder termischem Nachbehandeln
- Reparaturmöglichkeiten an der Beschichtung
Preis-/Effizienzverhältnis: Wirtschaftliche Ueberlegungen sowie besondere
Anforderungskriterien sind ausschlaggebende Aspekte für die Entscheidungsfindung.
Weiter kann es wichtig sein, zu wissen, ob die Beschichtung in situ oder nur
nach Zerlegen der Anlage realisiert werden kann - dies insbesonders für
Reparaturbeschichtungen.

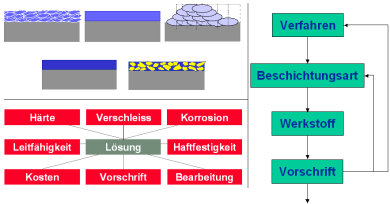

Wahl des Beschichtungssystems:
Vorgehen bei der Wahl des Beschichtungssystems
Verschleissmechanismen
- Reibung / Adhäsion
- Abrasion / Abrieb
Abrasion
Erosion: Stark verschlissenes Peltonrad
Kavitation: Rührquirl
Oberflächenermüdung: Laufflächenschaden an einem Eisenbahnrad
Kombinierter Verschleiss: Warmarbeitsmatrize
Systematische Verschleissanalyse
- Design
- Grundkörper (Initialzustand)
- Gegenkörper / Zwischenkörper
- Geschichte
- Grundkörper (Endzustand)
- Weitere Parameter/ Eigenschaften

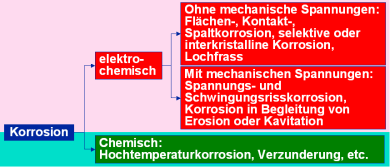

Korrosionsmechanismen
Korrosionsmechanismen
- Elektrochemisch ohne mechanische Spannungen
Flächenkorrosion
Spaltkorrosion
Beginn der Lochfrasskorrosion
- Elektrochemisch mit mechanischen Spannungen
Spannungsrisskorrosion,
metallographische Probe
Oxidation und Erosion,
Rostfreier Stahl,
Trockner - Zementwerk
Härtemessung

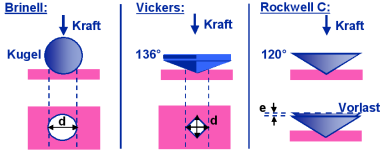

Bei der Härtemessung wird eine kleine Kugel (Brinell, HB), eine Diamantpyramide
(Vickers, HV) oder ein Kegel (Rockwell C, HRC) in die Oberfläche gedrückt.
Härtemessung
Zugfestigkeit
N/mm2 |
|
Vickershärte
HV |
|
Brinellhärte
HB |
|
Rockwellhärte
HRC |
| 720 |
|
225 |
|
214 |
|
--- |
| 800 |
|
250 |
|
238 |
|
22.2 |
| 880 |
|
275 |
|
261 |
|
26.5 |
| 985 |
|
300 |
|
285 |
|
29.8 |
| 1125 |
|
350 |
|
333 |
|
35.5 |
| 1290 |
|
400 |
|
380 |
|
40.8 |
| 1485 |
|
460 |
|
437 |
|
46.1 |
| 1665 |
|
510 |
|
---- |
|
49.8 |
| 1845 |
|
560 |
|
---- |
|
53.0 |
| 2039 |
|
610 |
|
---- |
|
55.2 |
| 2180 |
|
650 |
|
---- |
|
57.8 |
| ------ |
|
700 |
|
---- |
|
60.1 |
| ------ |
|
800 |
|
---- |
|
64.0 |
| ------ |
|
900 |
|
---- |
|
67.0 |
Thermische Leitfähigkeit
siehe englische Version
Für mehr Information oder technische Beratung,
bitte kontaktieren Sie uns.
|
